IDX最主要功能是運用在Component Placement M-Cad E-Cad雙向溝通上的使用也包含了銅箔相關資訊，目前Altium輸出的IDX檔案在Solidworks上支援是較完善的(經由客戶提供的資訊得知)。

步驟

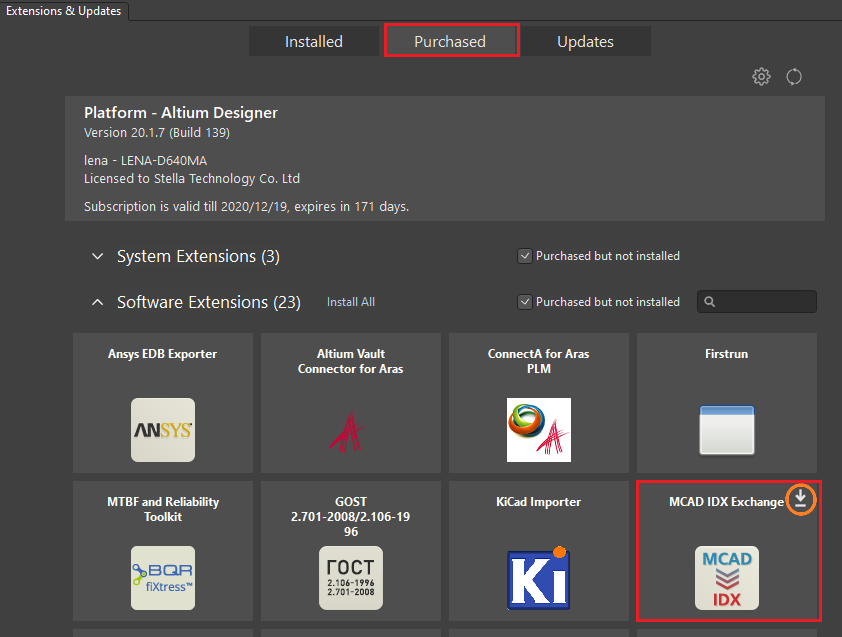

1. 擴充Mechanical CAD Collaboration功能

※ Altium Designer僅支持IDX格式版本2.0。

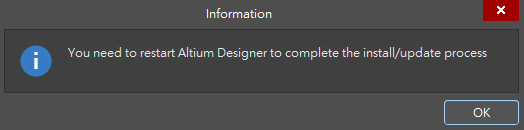

※ 下載完後需要重新啟動軟體。

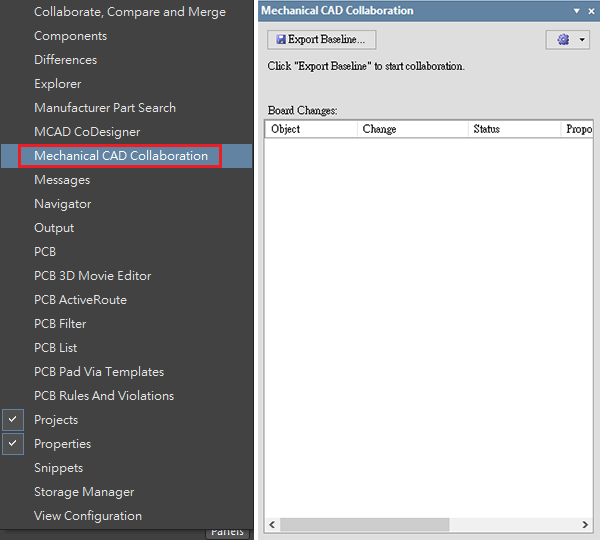

2. 可透過右下角Panels開啟Mechanical CAD Collaboration面板(在PCB環境下)

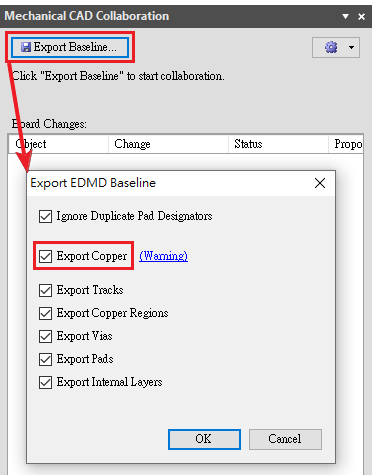

3. 點擊Export Baseline按鈕，出現Export EDMD Baseline對話框，其中包括export of copper的選項。

導入Altium Designer（MCAD Creation of Baseline）

1. File » Import » MCAD IDX Baseline

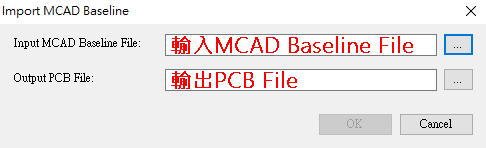

輸入MCAD Baseline File _點擊刪節號瀏覽並選擇要匯入的IDX檔案。

輸出PCB File _點擊刪節號瀏覽並選擇所需的PCB檔案，將建議的更改同步到其中。

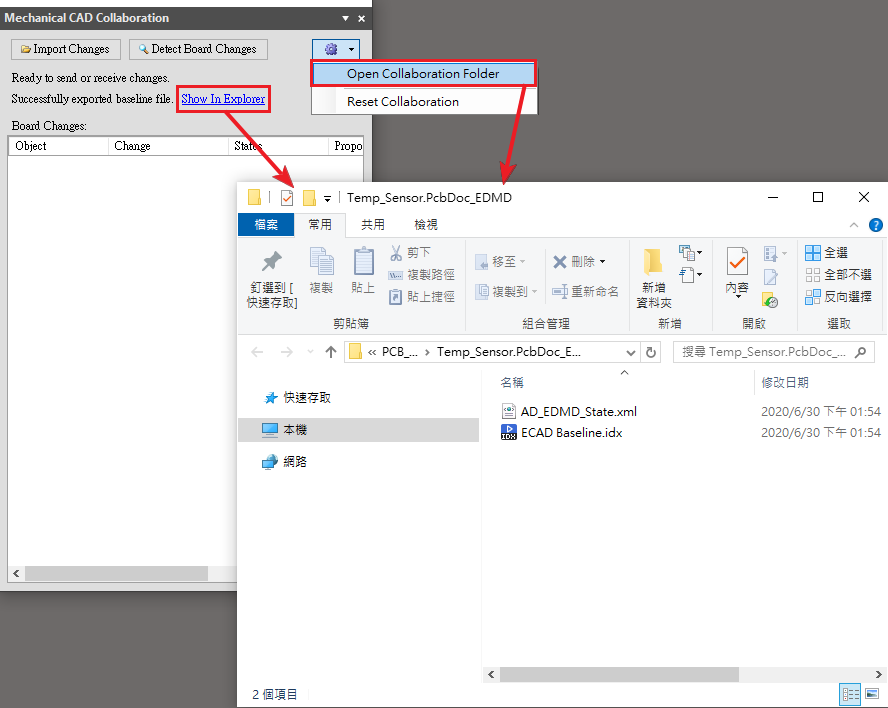

2. 可透過Show In Explorer和Open Collaboration Folder按鈕打開MCAD檔案資料夾。
