PCB格點應用

1. 格點(Polar Grids)如何設定?

2. 格點(Cartesian Grids)如何設定?

3. 如何開啟/關閉當游標移往走線時，線段邊會有亮顯設定?

示範圖

格點(Polar Grids)如何設定?

適用在AD Release 10版本之後：

※ 步驟1：Panels->Properties -> Grid Manager

※ 步驟2：點選Add ->Polar Grids，並點選兩下該Grid項目

※ 步驟3：設定細項

• 3.1. Setting：定義該格點名稱與單位選擇
• 3.2. Steps：Angular Step定義圓周各角度需求、Radial Step定義半徑等分區塊
• 3.3. Origin X,Y：定義Grids範圍的原點位置，可利用Set Origin in PCB View..直接在圖面上點選設定
• Display：
  Fine 設定內格點顯示樣式與顏色；
  Coarse設定外格點顯示樣式與顏色( Line線狀、Dot點狀)
  Multiplier縮放時的格點倍率
• 3.5. Angular Range：定義Polar Grids整體範圍
• 3.6. Radial Range：定義Polar Grids原點所延伸出來的半徑範圍(如設0，則是從原點開始)，Min(最小範圍)；Max(最大範圍)

格點(Cartesian Grids)如何設定?

適用在AD Release 10版本之後：

※ 步驟1：Panels->Properties -> Grid Manager

※ 步驟2：點選Add -> Cartesian Grids，並點選兩下該Grid項目

※ 步驟3：設定細項

• 3.1. Setting：定義該格點名稱、單位選擇與旋轉角度設定
• 3.2. Origin X,Y：定義Grids範圍的原點位置，可利用Set Origin in PCB View... 直接在圖面上點選設定
• 3.3. Steps：定義 X,Y 格點大小(旁邊鏈條點開可以設定 X,Y 不同值)
• 3.4. Display：Fine 設定內格點顯示樣式與顏色；
  Coarse 設定外格點顯示樣式與顏色( Line線狀、Dot點狀)
  Multiplier 縮放時的格點倍率
• 3.5. Extents：定義Cartesian Grids原點開始的 Width & Height 延伸範圍(旁邊鏈條點開可以設定 X,Y 不同值)
• 3.6. Quadrants Valid：設定Cartesian Grids分布區域

如何開啟/關閉當游標移往走線時，線段邊會有亮顯設定?

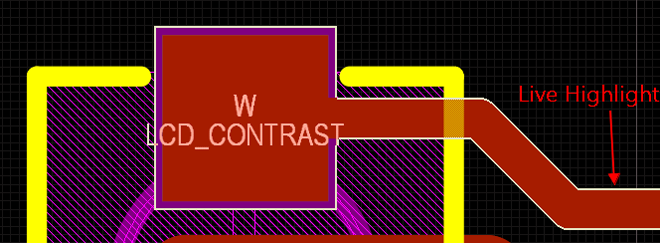

當將游標移往佈線線段時，其線段的邊框處都會有閃爍的亮顯表示呢?在PCB檔案裡，Shift按住游標移往佈線線段上，，其線段的邊框處都會有閃爍的亮顯表示

※ Preferences當中將Live Highlighting only when Shift Key Down選項再取消勾選的話，則是，無須按住Shift鍵後游標再移往走線時，即可會顯示邊框亮顯。
