Net Color Synchronization

在檢視電路圖時，你會發現這個功能很好用。透過不同顏色來突顯不同的Net，可以很輕鬆找到訊號。另外令人高興的是，可以透過ECO將這些顏色更新到PCB中，因此當在Layout時，可以看到在電路圖已經習慣的相同Net顏色。兩種環境之間的顏色一致性使設計更加容易。若想隨時關閉Net顏色，可以使用F5鍵開啟或關閉。

步驟

1. View / Set Net Colors / 選擇顏色後點選Net

2. 確認Project Options此兩項選項是否為綠色打勾

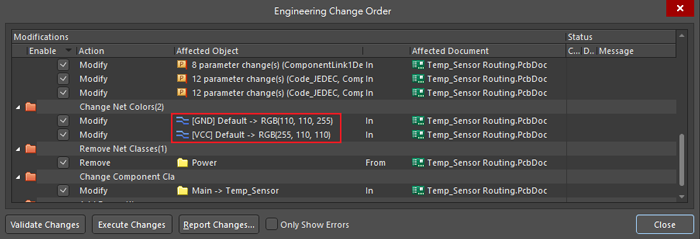

3. Design / Update PCB Document … 更新到PCB

4. 即可看到PCB的Net顏色與SCH同步
