Altium Solution - SCH Missing Text Issue

2020年3月31日 Queena

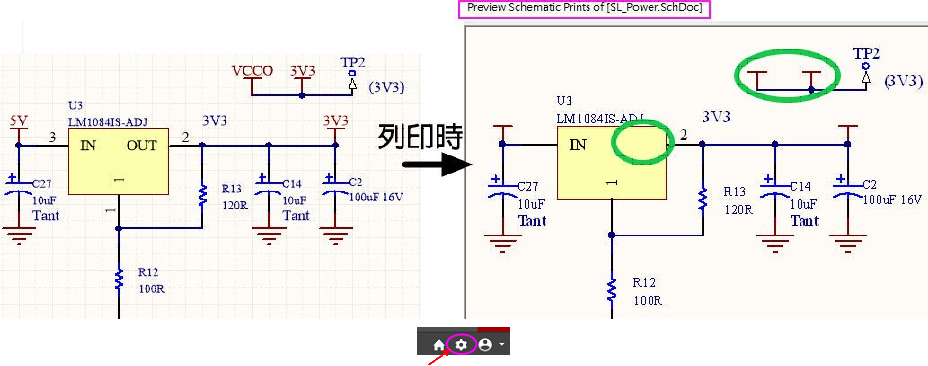

在進行電路圖列印檔案時,是否有發生過文字顯示不全的情況,像是零件接腳上的名稱、電源與地的名稱…等, 本篇將說明如何解決此情況問題。

步驟:

1.1 於程式視窗畫面右上區域,點選『齒輪圖示』,進入操控設定(原先舊版本的 DXP » Preferences)功能,找到第三類別的 Schematic » General 設定頁

1.2 將 Options 處的 Render Text with GDI+選項【取消勾選】後,OK 退出,後續可進行列印動作
